Колеги, днес реших да направя нещо, което предполагам едва ли някой ще се хване да го прави, ама да го пусна за всеки случай

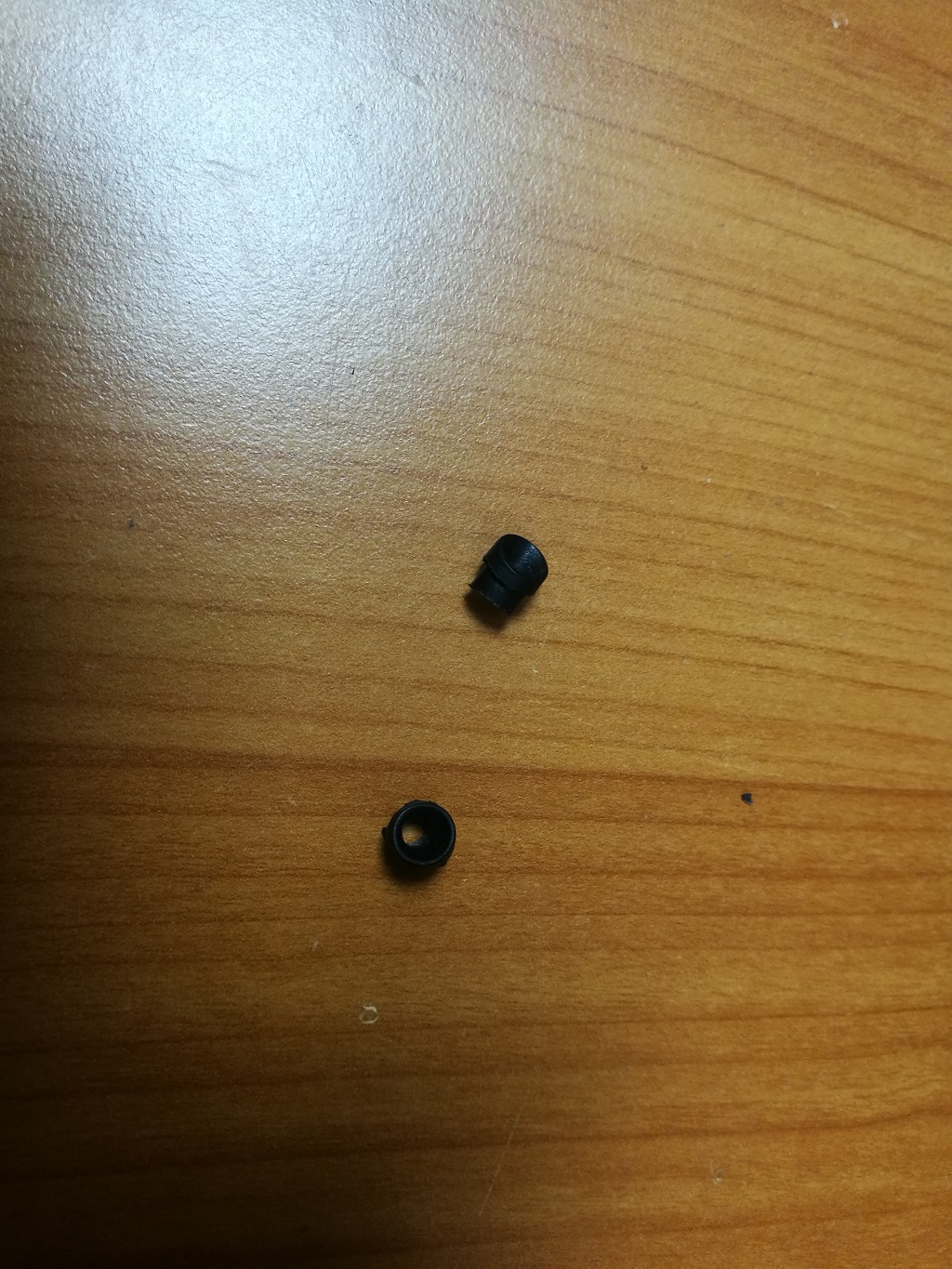

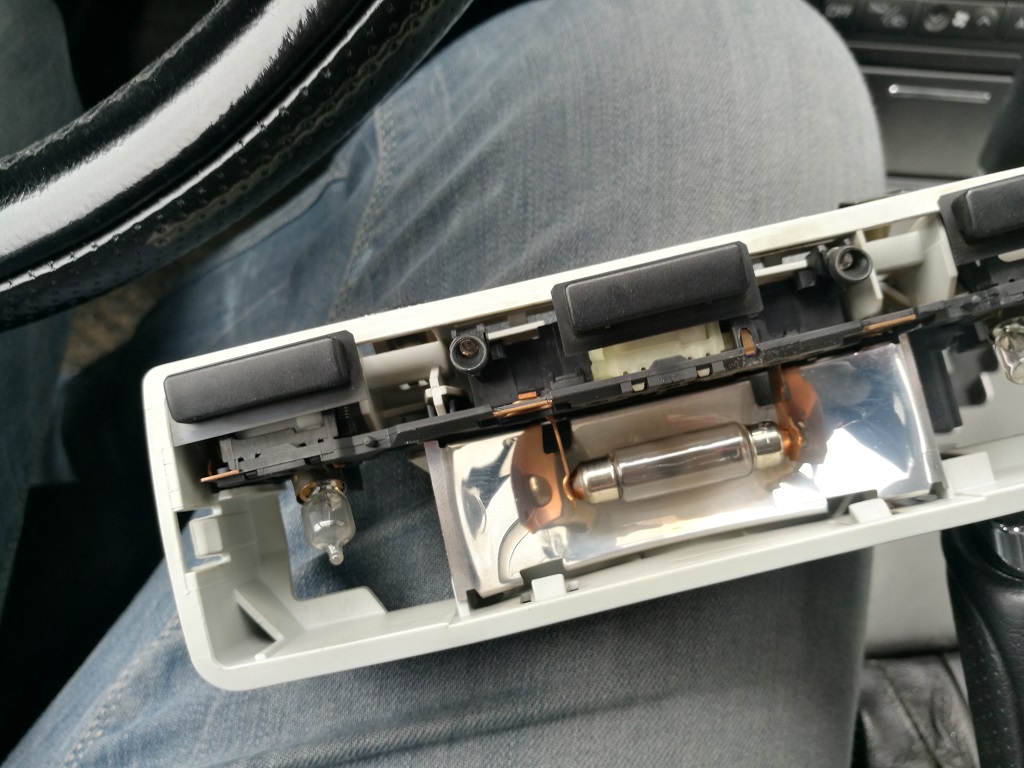

Взех един плафон за осветление в купето от BMW е39 и го разчастих целия, изкарах му двете малки диодчета заедно с пластмасовите им чашки и ги монтирах на Аутбека. Ето малко снимки:
Прикачени файлове:
IMG_20170406_113131.jpg [ 300.63 KiB | Прегледано 811 пъти ]
Прикачени файлове:
IMG_20170406_113136.jpg [ 218.52 KiB | Прегледано 811 пъти ]
Прикачени файлове:
IMG_20170406_145042.jpg [ 516.1 KiB | Прегледано 811 пъти ]
Прикачени файлове:
IMG_20170406_154418.jpg [ 508.09 KiB | Прегледано 811 пъти ]
Прикачени файлове:
IMG_20170406_173935.jpg [ 230.59 KiB | Прегледано 811 пъти ]
Прикачени файлове:
IMG_20170406_180950.jpg [ 310.97 KiB | Прегледано 811 пъти ]

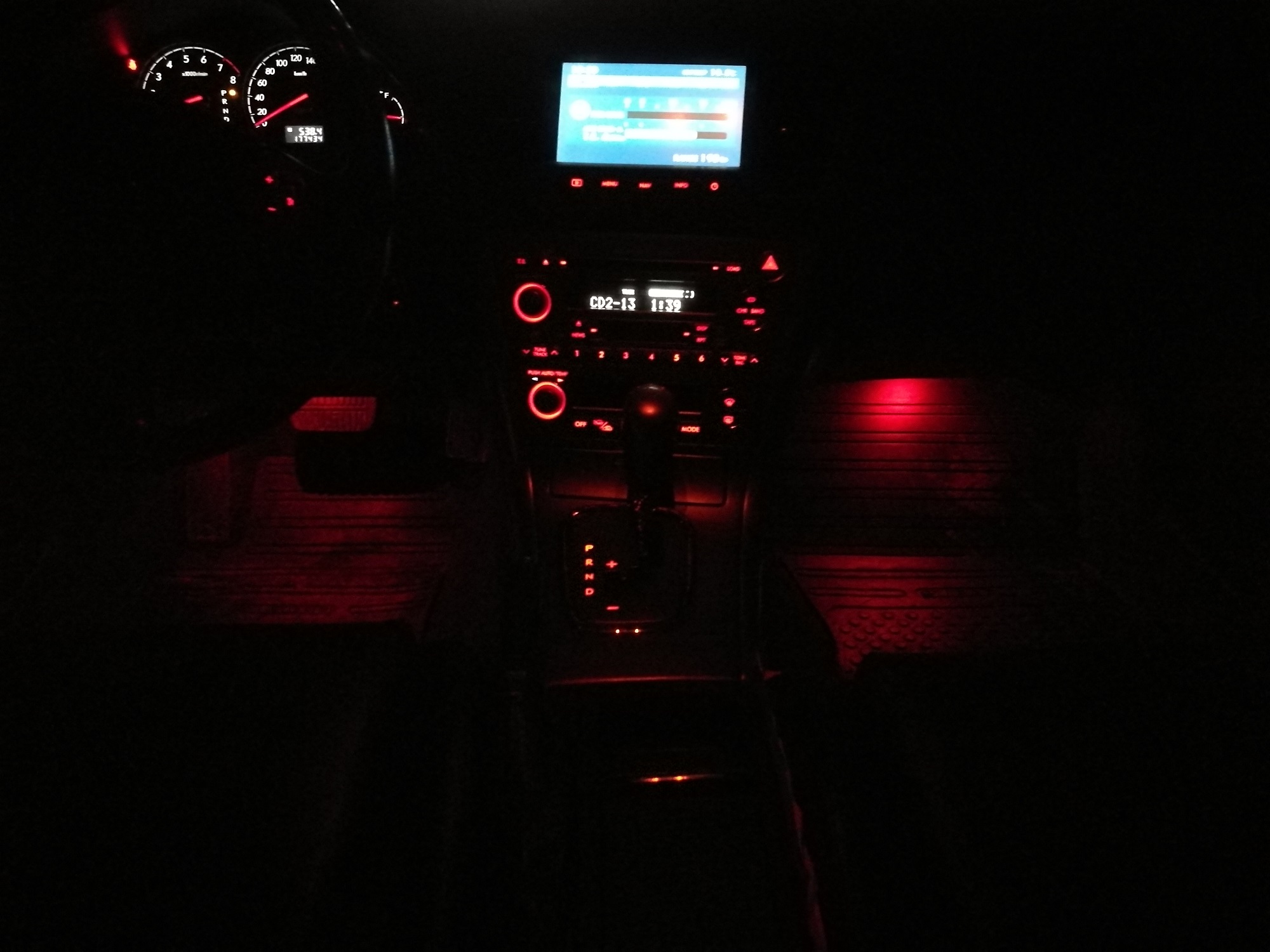

И ето какво се получи: На снимката не се вижда много добре, но стана доста интересно, всичко е в лек червен отенък наоколо...
Прикачени файлове:
IMG_20170406_181550.jpg [ 80.18 KiB | Прегледано 811 пъти ]
Свързал съм диодите към димера за таблото и светлината се регулира. Кабелите минават над тавана, зад страничната колонка и стигат до модула за регулиране на светлината на таблото (не се вижда нищо никъде:)). Плюса на диодите е свързан при мен с плюс през контакт, но може да се върже и към плюса на габаритите, а минуса на диодите е свързан към димера. Единствената щета
по автомобила са двете малки дупчици на плафона, но изглеждат като оригинални
Без тези чашчици за диодите обаче няма да стане, защото диодите ще заслепяват шофьора, а и така светлината е насочена само надолу...
